ASCENDOR - QUATTRO PORTE
L'Ascenseur privatif Quattro Porte réinvente l'accès à votre domicile avec élégance et innovation

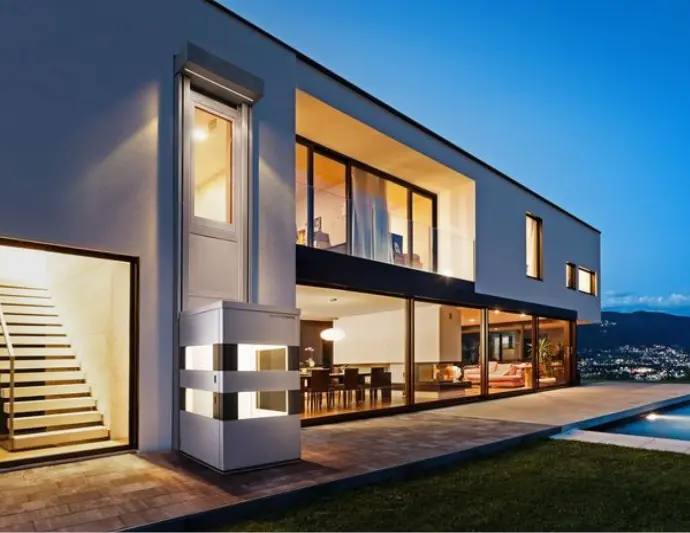

Grâce à l'ascenseur sans gaine Quattro Porte, vous pouvez aisément accéder à tous les étages de votre maison tout en bénéficiant d'une expérience panoramique unique et innovante. Ce type d'ascenseur offre non seulement une solution pratique pour le déplacement vertical, mais il enrichit également votre quotidien en vous permettant de profiter de vues imprenables sur votre intérieur et l'extérieur.
Ascendor - QUATTRO PORTE
Spécifications techniques
Sans gaine d'ascenseur

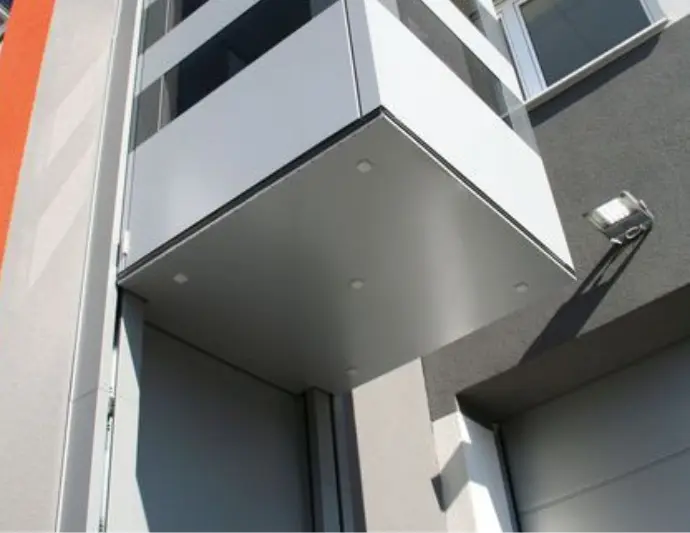

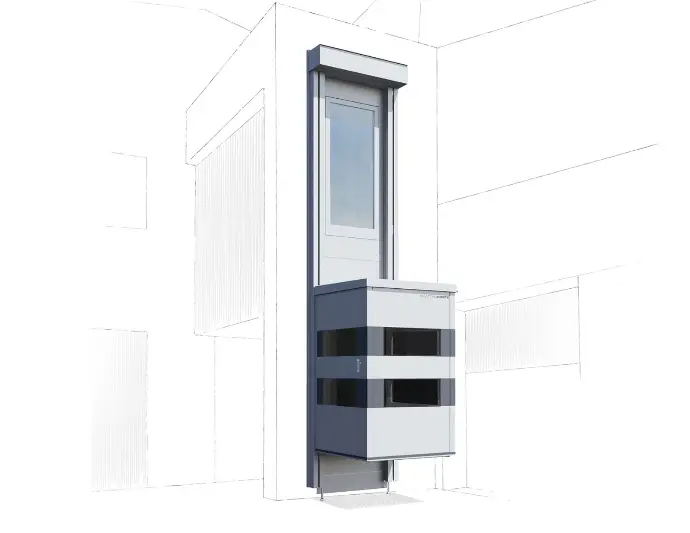

L'ascenseur Quattro Porte, sans gaine, libère l'espace sous la cabine, offrant ainsi une installation flexible et un design moderne.
Équipement de base

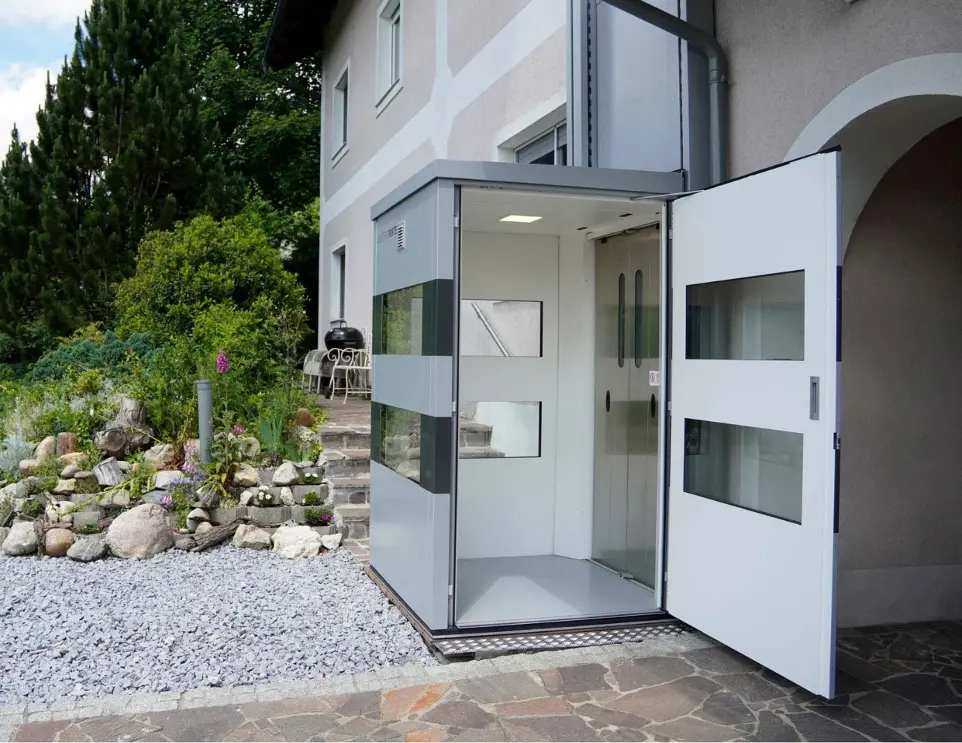

- Cabine avec paroi ou portes sur 3 côtés
- Le quatrième côté étant en face du mur porteur sur lequel se trouvent les entrées

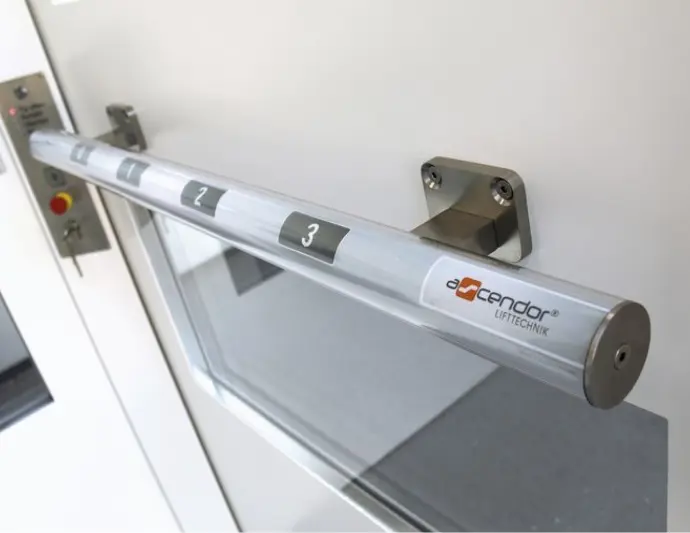

- Main courante en inox
- Commande à clé en inox

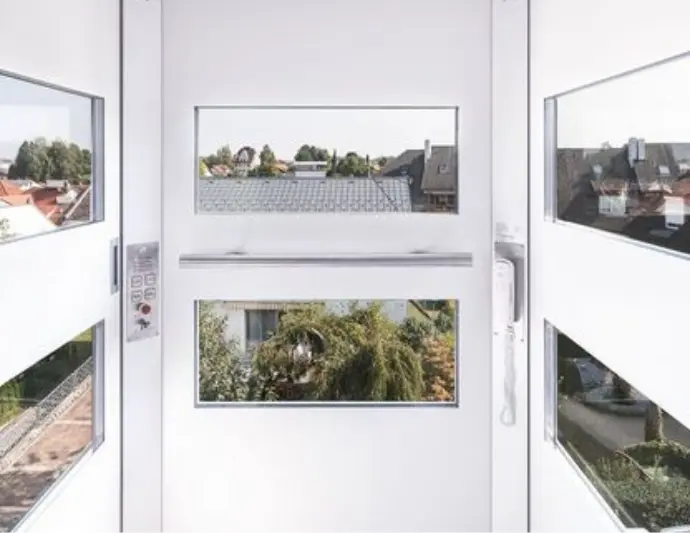

- Téléphone d'urgence dans la cabine
- Appel d'urgence
- Sécurité anti-pincement intégré sur le sol et au fond de la plateforme
- Sol antidérapant de type Pirelli en cabine
Couleur
- Standard : Argent métallisé (similaire au RAL9006)
- Sur demande : toutes les couleurs RAL en option
Matériel
- Une construction légère en inox/aluminium
- Composant structurel en acier galvanisé
Dimensions à l'extérieur
- La largeur totale = 1430 mm
- La profondeur totale = 1488 / 1288 mm
- Hauteur totale = Hauteur de course + 2550 mm
Dimensions à l'intérieur
- Dimension de base de la cabine = 1250 x 1250 / 1250 x 1050
- Hauteur de la cabine = 2000 mm
- Largeur passage de la cabine = 1050 / 950 mm
- Largeur passage de la porte sur les côtés = 860 mm
Course maximale
- 13 mètres
Nombres d'arrêts
- 2 à 6
Capacité et vitesse
- 275 kg
- 0.15 m/s
Cage de cabine
- Pas nécessaire
- Marche d'entrée basse de 60 mm ( si pas de cuvette )
Boîtier de commande
- Boîtier de commande à clé fixé sur le mur
- Accès seulement pour des personnes autorisées
- Fonctionnement par bouton à pression maintenu avec contact à clé
Montage

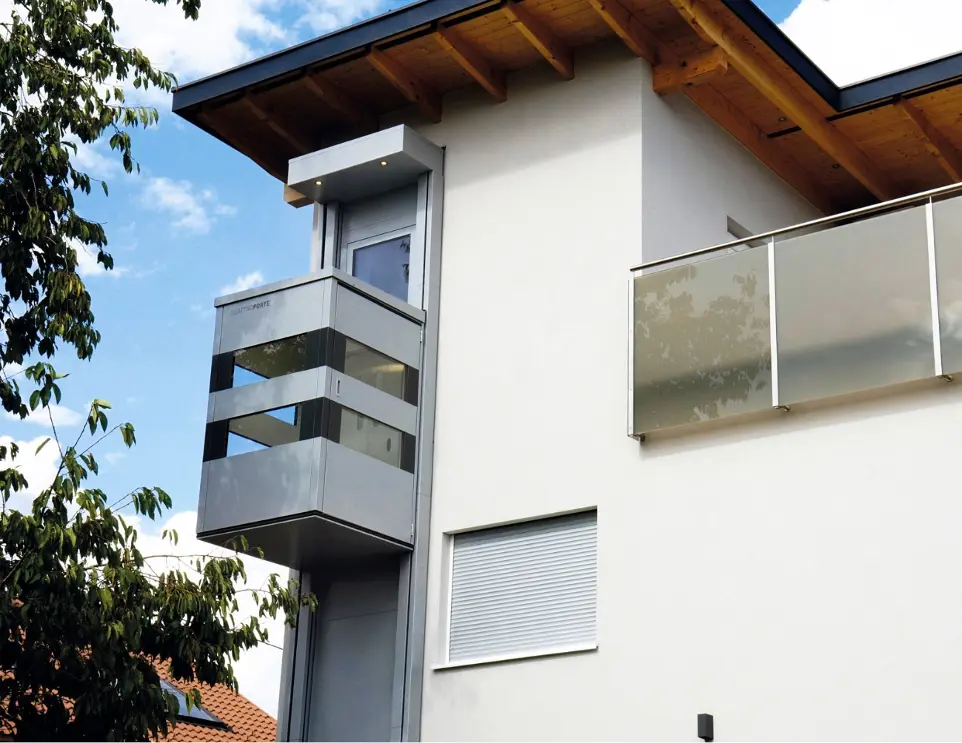

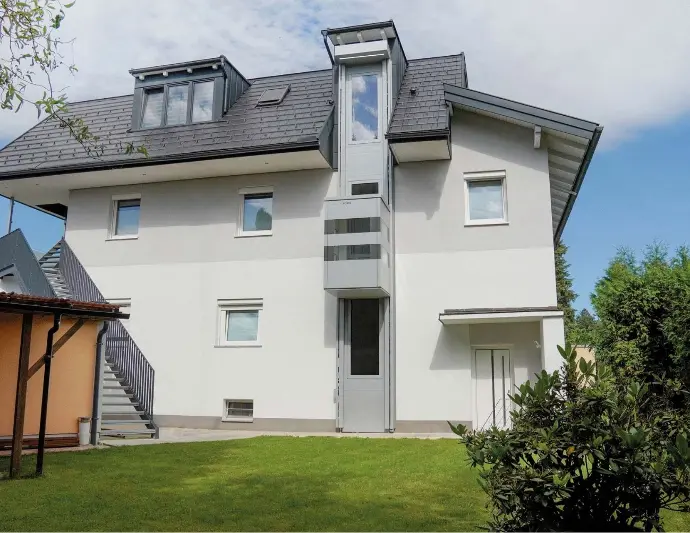

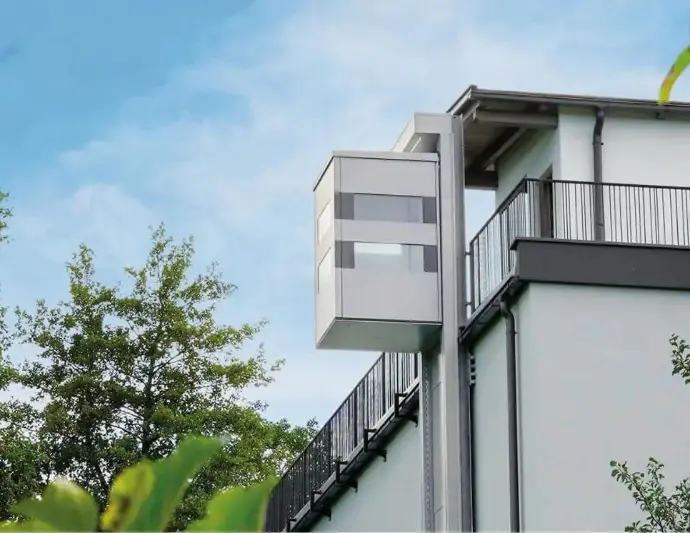

- Directement sur la structure de mur à l'extérieur
- Peut se faire aussi sur une façade à isolation thermique
Système de fonctionnement
- Rail en C en acier galvanisé
- Roulettes sur la cabine
Entraînement
- 2 chaines entrainées en haut du rail de guidage
- Entrainement de porte en option
Moteur
- 2 moteurs électriques avec des vis sans fin
Niveau sonore
- Sous 63 dB
Installation électrique
- Tension d'alimentation moteur 230V L/N/PE
- Protection 16A
Dispositif de maintien
- Par le crochet d'arrêt dans le rail de guidage
Sécurité
- Examen de type TÜV Austria CE selon les dernières directives machines de l'UE
- Marquage CE
